瞬間調光フィルムは、ガラス面の意匠を活かせる一方で、きれいに納めるには枠やサッシとの取り合いを設計段階で詰めておく必要があります。特に、ガラスごとに取り出す電極と配線をどこに隠すかは、見えがかりを大きく左右します。この部分を最後の電気図面で帳尻合わせしようとすると、意匠が崩れてしまいがちです。
この記事では、見切り・框・サッシとの納まりや端部処理について、設計者が図面に落とし込む際の“押さえどころ”を整理します。なお、必要な寸法やクリアランスは、フィルムの仕様・ガラス構成・製品によって異なります。ここでは考え方の枠組みを紹介するので、実寸は必ずメーカー資料で確認してください。
取り合いのディテールは、意匠と設備、そして施工が交わる部分です。ここが曖昧なまま進むと、意匠図ではきれいに見えていた開口が、電気や施工の都合で崩れてしまうことがあります。だからこそ、早い段階で位置関係を描き、関係者で共有しておくことが重要です。
最初に押さえること―電極と配線の“逃げ場”
瞬間調光フィルムは、ガラスごとに電極を取り出して給電します。そのため、どの辺りに電極を出し、そこから伸びる配線をどこへ逃がすかを、早い段階で決めておくことが重要です。框や見切り、サッシのふところ、方立などが、電極や配線を隠す場所の候補になります。
逃げ場を決めずにガラス割付や枠のディテールを先に固めてしまうと、後から配線の居場所がなくなり、無理な納まりを強いられがちです。ガラス割付・枠ディテール・電極や配線の逃げ場は、できるだけセットで検討するのが理想です。
「枠をできるだけ細く、あるいは無くしたい」という意匠要望はよくありますが、電極や配線を隠すためのスペースは、どうしても一定量が必要になります。この意匠要望と物理的な逃げ場の確保をどう両立させるかは、早めに調整しておきたいポイントです。

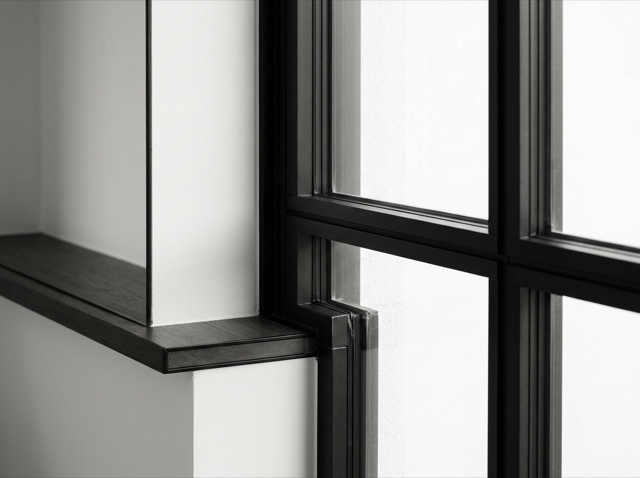

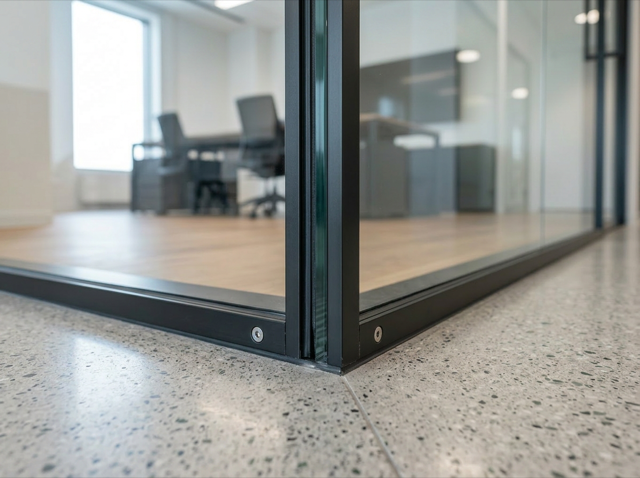

見切り・框・サッシとの納まりの考え方
納まりを考えるうえでは、フィルムのエッジ（端部）を枠でどこまで覆うかが一つの軸になります。端部を框や見切りでしっかり隠すのか、極細フレームやスリットとして意匠的に見せるのか、方針を先に決めておくと図面が描きやすくなります。
サッシとの取り合いでは、既存サッシのガラスに後から施工するのか、新規のガラス構成として計画するのかによって、検討の前提が変わります。見付け幅やクリアランスといった具体的な数値は製品仕様に依存するため、断面の検討はメーカーの納まり資料と突き合わせながら進めるのが確実です。
後貼りの場合は、既存の枠やサッシのふところに配線を逃がせるかが一つの判断材料になります。新規計画であれば、枠や見切りの形状そのものを、電極や配線を隠しやすいように設計する自由度があります。どちらの前提かによって、取れる選択肢が変わってきます。

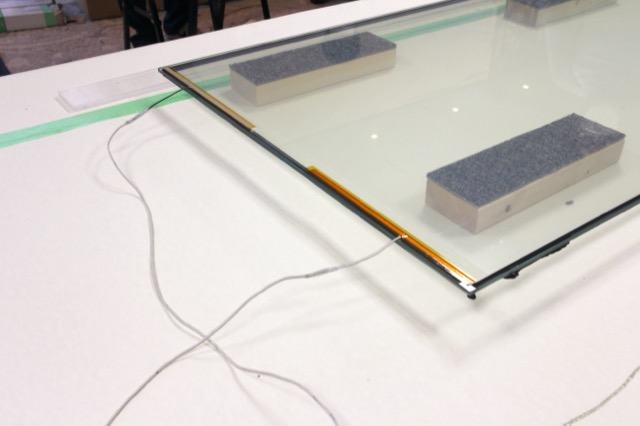

端部処理と、よくあるつまずき
端部処理でつまずきやすいのが、電極や配線が想定より見えてしまうケースです。四辺をフレームレスにしたいという要望にそのまま応えた結果、電極や配線を隠す場所がなくなり、竣工後に想定外のラインが目立ってしまう、という事態が起こり得ます。
また、意匠優先でガラスを細かく割りすぎると、その分だけ電極の数が増え、納まりが複雑になりがちです。こうしたつまずきは、断面図のレベルで電極位置と配線ルートを描き込み、実寸をメーカーと確認しておくことで、多くを未然に防げます。
逆に、枠を意匠として積極的に見せる方針であれば、極細フレームやスリット、見切りのラインを整えることで、電極や配線の存在を意匠に取り込むこともできます。「隠す」のか「見せて整える」のか、方針を先に定めておくと、端部処理の判断が一貫します。
図面に落とすためのチェックリスト
図面化にあたっては、次のような項目を早い段階で押さえておくと整理しやすくなります。電極を出す辺と位置、配線ルートと逃がし先（框・方立・天井・床など）、見切りや枠の見付け幅、サッシや建具との取り合いとクリアランス、電源やコントローラーの設置位置です。あわせて、操作系（スイッチやリモコン、制御盤）をどこに置くか、スタッフやユーザーの動線と視界への入り方も、この段階で押さえておくと納まりの検討がぶれません。
このうち、見付け幅やクリアランスといった具体的な寸法は製品や構成によって変わるため、メーカー確認を前提に進めてください。製品の仕様による違いが納まりに関わる場合もあるため、しっかり資料を確認しておくと安心です。判断に迷う点は、早い段階でメーカーや施工者に相談しておくのが結果的に近道になります。
まとめ：位置関係を描き、実寸はメーカー確認で固める
枠・サッシとの取り合いは、「電極と配線をどこに隠すか」を先に決めることで、整理できるケースが多いです。意匠要望と逃げ場の確保を早めにすり合わせ、断面図で電極位置や配線ルートといった位置関係を描いておく。そのうえで、具体的な寸法やクリアランスは製品・構成で変わるため、メーカー資料で実寸を固める。この流れが、見えがかりを崩さない納まりへの近道です。
株式会社山上では、日本製の瞬間調光フィルムFLクリスタルブラインドを提供しています。「この開口で枠・サッシとどう取り合うか」「電極や配線をどこに逃がすか」といった具体的なご相談は、図面段階からお受けしています。施工事例集もご用意していますので、検討材料としてぜひお役立てください。
